Notre vie de spéléologue Villard, est-elle bien accrochée ?

Cet article est paru dans le Taupinambule no8. La campagne de test a été menée courant 1995

SOMMAIRE

  • Généralités.
  • Les matériels testés.
  • La machine de traction.
  • Des questions bien légitimes
         et des éléments de réponse.
  • La vetusté des cordes.
  • Le choix du diamètre de la corde.
  • le choix du noeud d'amarrage.
  • Autres résultats.
  • Conclusions.
  • Annexe : le tableau des 25 tests.
  • IF245 - ROCHERS DES FIZ - HAUTES-SAVOIE

    Généralités

    L’occasion nous a été donnée d’utiliser une machine de traction lente. Sans vouloir refaire une campagne de tests complète, le coté "Saint Thomas" des spéléologues de base que nous sommes, nous pousse à quelques vérifications concrètes, si possible dans des situations se rapprochant de NOS utilisations. C'est à dire avec NOS amarrages, NOS cordes, NOS techniques de progression souterraine et NOS "spéléos" locaux frisant le quintal et chargés de plus de trente kilos de matériel tout mouillé dans un ou deux "kits bag"....

    Un test exhaustif se doit de prendre en compte tous les maillons d'une chaîne qui va de la roche au spéléologue.
    - La roche : Est-elle fissurée?, est-ce un bloc instable ?...
    - Le "spit" : Est-il résistant ?, Est-il bien planté ?...
    - L'amarrage : Est-il bien utilisé et placé ?, est-il résistant ?...
    - La corde : Est-elle assez solide ?, frotte-t-elle la roche ?,
         les noeuds sont-ils bien adaptés à l'utilisation ?...
    - L'équipement individuel : Baudrier, longes, descendeur.....
    - Le "spéléo" :Résiste-t-il bien au froid, à l'eau, au choc ?
    (physique ou moral)

    Les tests généralement comparatifs qui suivent se limitent à nos cordes et amarrages. Les plus curieux ne manqueront pas de se reporter aux travaux et résultats du groupe d’étude technique de l’E.F.S.
    En préambule de ce test, il convient de rappeler que les constructeurs de moyens de transport civil respectent un coefficient de sécurité supérieur à dix sur les efforts de traction. (exemple : ascenseur, remontée mécanique,..). Il est donc raisonnable de flirter avec ce coefficient dans nos déplacements verticaux souterrains. Pour avoir ce même niveau de sécurité en spéléologie, toute la chaîne décrite ci-dessus doit supporter 1200 kg pour un spéléologue seul, à 2000 kg en cas de décrochement d'un blessé par exemple. (Nous passerons sous silence la rupture d'un "spit" pendant le décrochement d'un homme fort).
    Ne pas respecter scrupuleusement cette fourchette n'est pas forcement synonyme de "folie" ou "inconscience", mais le risque devient simplement supérieur à celui que nous prenons en empruntant un ascenseur vétuste ou un téléphérique poussif.

    Les matériels testés

    Exemple d'éprouvette

    Les éprouvettes sont toutes terminées par deux noeuds bien faits.
    Les éprouvettes de 500 mm subissent une traction lente grâce à deux axes en acier de 20mm dans les noeuds. Les éprouvettes de 250mm sont généralement agrandies par un maillon rapide acier grande ouverture à une extrémité et d’un mousqueton à l’autre.
    Ce montage permet de voir la rupture et aussi de vérifier si réellement la corde est toujours le point le plus faible des éléments de sécurité utilisés dans nos équipements.

    La traction lente est complètement stoppée à 500 daN (repos deux à trois minutes) puis traction lente à nouveau jusqu'à rupture. Aucun des 25 tests n’a cassé avant 500 daN

    Les caractéristiques "fournisseur" des cordes utilisées sont les suivantes :
    (Relevées sur le catalogue EXPE 1995)

    CORDE BEAL
    - Corde Antipode Beal diamètre 10mm
    Caractéristiques constructeur
    -> élasticité sous 80 daN : 2,5 %
    -> Charge de rupture : 2100 daN
    -> Nombre de choc facteur 1 tenus : 10 à sec
    -> glissement gaine / âme : 0 mm
    -> Poids : 58 g/m
    (Corde souple facile à mettre en sac).
    (Prix 95 : 8,80 F ttc / m )
    Cette corde est utilisée pour les sorties d'initiation.
    CORDE BEAL
    - Corde Antipode Beal diamètre 9mm
    Caractéristiques constructeur
    -> élasticité sous 80 daN : 3,1 %
    -> Charge de rupture : 2180 daN
    -> Nombre de choc facteur 1 tenus : 3 à sec
    -> glissement gaine / âme : 10 mm
    -> Poids : 49 g/m
    (Corde souple facile à mettre en sac).
    (Prix 95 : 7,50 F ttc / m )
    Cette corde est utilisée pour les visites classiques de cavités et l'exploration de nouveau réseaux.
    CORDE BEAL
    - Corde Antipode Beal diamètre 8mm
    Caractéristiques constructeur
    -> élasticité sous 80 daN : 4 %
    -> Charge de rupture : 1500 daN
    -> Nombre de choc facteur 1 tenus : 2 à sec
    -> glissement gaine / âme : 0 mm
    -> Poids : 38 g/m
    (Corde souple facile à mettre en sac).
    (Prix 95 : 6,30 F T.T.C. / m )
    Cette corde est utilisée exceptionnellement pour la prospection et l'exploration de nouveau réseaux.
    CORDE UKRAINIENNE
    - Corde Ukrainienne diamètre 10mm
    Caractéristiques constructeur
    -> élasticité sous 80 daN : ? ? ? %
    -> Charge de rupture : ? ? ? daN
    -> Nombre de choc facteur 1 tenus : ? ? ? à sec
    -> glissement gaine / âme : ? ? mm
    -> Poids : ? ? ? g/m
    (Corde relativement raide).
    (Prix 95 : 1/2 $ / m ) Cette corde qui devait servir lors de l'expédition CAUCASE 95 a également été testée mais nous n'avons pas reçu les caractéristiques du fabriquant. L'Association spéléologique de KIEV l'utilise depuis plusieurs années sans aucun problème.

    La section "spéléo" étant fidèle aux cordes BEAL depuis sa création, plusieurs années de fabrication ont pu être testées.

    AMARRAGES (Mousquetons et maillons rapides)
    * Deux type de mousquetons russes ont été testés :
    Gravé 5000 Kg
    Gravé 3000 Kg
    Nous n’avons pas d’autres informations du fournisseur.
    Maillon rapide acier no7, rupture 2500kg
    ouverture 16mm, poids 60g

    Mousquetons à vis Simond trapézoidal
    Rupture 2800kg alliage léger poids 73g

    La machine de traction lente

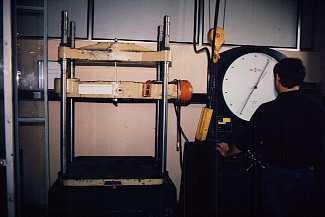

    La machine de traction



    Marque...................; Tinus Olsen.

    Charge maximum ........ : 25 000 daN

    Précision ................: DeltaF / F = 0,01





    Des questions légitimes, des éléments de réponse

    Graphe des ruptures des 24 éprouvettes
    Eh oui 12 des 25 tests cassent avant 1000 daN !

    Remarques : Le détail des tests 1 à 25 est donné en annexe
    Le numéro 16 était non destructif (simple montée en charge jusqu'à 1500 daN)

    LA VETUSTE DES CORDES
    Les tests portent sur les années d’achat : 85 - 87 - 94 ( cordes BEAL antipode)
    Les années 85 et 87 ne donnent pas un coefficient de sécurité suffisant.
    Les cordes de 85,86 et 87 en circulation au sein du club ont été retirées du stock et détruites. Compte tenu de nos utilisations et des bonnes conditions de stockage de notre matériel, il serait bon de systématiser tous les ans la destruction des cordes antérieures à " an-5 " par exemple. Les moyennes sont toujours délicates avec un échantillon trop restreint, mais on dira tout de même qu’au sein du club, les cordes perdent de l’ordre de 5 % de fiabilité tous les ans.

    LE CHOIX DU DIAMETRE DE LA CORDE
    * La corde de 8 mm de diamètre ne donne pas un coefficient de sécurité suffisant.
    Le club ne doit pas investir dans ce diamètre, ni préconiser son utilisation
    L’utilisation de cette corde doit relever de la démarche personnelle d’un " spéléo " averti et compétent
    * Les cordes de 9 et 10 mm de diamètre offrent une sécurité suffisante.
    (si elle ne sont pas trop vieilles)

    LE CHOIX DU NOEUD D’AMARRAGE
    Graphe des ruptures en fonction des diamètres et des noeuds
    Quatre noeuds d’amarrage ont été comparés :
    1) Noeud de vache    (1/2 tour) = *-N7-*
    2) Noeud de huit    (*-N7-* + 1/2 tour) = *-N8-*
    3) Noeud de neuf    (*-N8-* + 1/2 tour) = *-N9-*
    4) Noeud de " dix "    (*-N9-* + 1/2 tour) = *-N10-*        (pourquoi pas  ! ?)

    Le noeud de neuf donne toujours le meilleur résultat quel que soit le diamètre de la corde.
    Un demi tour supplémentaire n’apporte pas d’amélioration. (Au contraire ? ).

    Quelle corde et quel noeud d’amarrage choisir ?
    Prenons comme exemple une belle découverte, la grotte de Zo’ou lors de l’expédition CAUCASE 92.
    700 mètres de corde et 75 amarrages ont permis d’atteindre la cote -490m :
    A) - 707m de corde mouillé diamètre 10mm avec 75 noeuds de vache - 1,0 %
    B) - 700m de corde mouillé diamètre 10mm avec 75 noeuds de huit 56,8 Kg
    C) - 707m de corde mouillé diamètre 10mm avec 75 noeuds de neuf + 1,0 %
    D) - 718m de corde mouillé diamètre 10mm avec 75 noeuds de " 10 " + 2,6 %
    E) - 687m de corde mouillé diamètre 9mm avec 75 noeuds de vache - 17,1 %
    F) - 694m de corde mouillé diamètre 9mm avec 75 noeuds de huit - 16,2 %
    G) - 705m de corde mouillé diamètre 9mm avec 75 noeuds de neuf - 14,9 %
    H) - 716m de corde mouillé diamètre 9mm avec 75 noeuds de " 10 " - 13,6 %
    I) - 687m de corde mouillé diamètre 8mm avec 75 noeuds de vache - 33,9 %
    J) - 694m de corde mouillé diamètre 8mm avec 75 noeuds de huit - 34,9 %
    K) - 705m de corde mouillé diamètre 8mm avec 75 noeuds de neuf - 35,5 %
    L) - 716m de corde mouillé diamètre 8mm avec 75 noeuds de " 10 " - 36,2 %

    Le noeud de neuf peut être systématisé partout quel que soit le diamètre de la corde, les variations de poids ne sont pas déterminantes.
    L’utilisation de la corde diamètre 9mm peut être systématisée, elle offre une résistance suffisante.
    Rappel : la corde de 10mm est plus agréable dans les grands puits, elle est plus rassurante pour les débutants (et les inquiets) et elle résiste mieux à une utilisation intensive.

    AUTRES RESULTATS

    *** Les trois mousquetons russes n’ont jamais cassé ou subi une déformation permanente :

  • A - annoncé pour 5000 Kg (25 tractions) (Acier) Marc

  • B - annoncé pour 3000 Kg (9 tractions) (Titane) Marc

  • C - annoncé pour 3000 Kg (1 traction 1500 Kg) (Titane) Luc
  • *** Les deux mousquetons " simond  zicral " trapézoïdaux  du club sont détruits :

  • D - annoncé pour 2800 Kg (rupture à la troisième traction :1750 Kg - 1=1500 Kg,2=500 Kg)

  • E - annoncé pour 2800 Kg (virole bloquée après une traction de 1025 Kg, mais après une série de 27 tractions de 500 à 1750 Kg)
  • *** Un maillon rapide grande ouverture acier du club est détruit :

  • F - annoncé pour 2500 Kg (" indesserrable " après une traction de 1750 Kg, mais après 7 tractions plus faibles)

    *** Le noeud de jonction de corde en " neuf tricoté en triple à ‘boucle pour longe’ " a été moins résistant que le noeud d’amarrage en " neuf ", mais la charge est très proche de la charge de rupture du noeud d’amarrage. Il n’y a pas eu de glissement. (test unique sur corde de 8 mm de diamètre).

    Conclusions
    En résumé, utilisons le noeud de neuf et utilisons de la corde de 9 ou 10 mm de diamètre pas trop vieille suivant les impératifs de poids ou la longueur des puits. Rappelons que l’E.F.S. préconise à très juste titre de généraliser dans la mesure du possible le noeud " Bunny " en tête de puits ET aux fractionnements.

    N’oublions jamais, qu’avec les meilleurs cordes, les noeuds les plus performants, il faut équiper correctement les cavités et pourquoi ne pas le répéter au risque de radoter :
    Faire un noeud d’arrêt aux bouts de TOUTES les cordes.

    Avis à la relève
    Il serait bon de tester aux chocs nos cordes en fonction de la vétusté et du diamètre.
    (nous aurions peut-être de désagréables surprises).

    Merci à tous ceux qui permis la réalisation de cet article : René Arnaud, Pierre Gauthier, Robert Saguin, Luc Sauvajon, ..et les autres.....



    Long.
    mm

    Phi
    mm

    An

    Noeud
    amarrage

    Amarrage

    Observations

    Rupture
    daN

    1

    500

    11

    ??

    Huit

    sans

    Très vielle corde rouge dynamique

    995

    2

    500

    10

    94

    Huit

    sans

    Corde Ukrainienne statique

    1675

    3

    500

    10

    94

    Huit

    sans

    Béal France statique

    1580

    4

    500

    9

    94

    Huit

    sans

    " "

    1220

    5

    500

    8

    93

    Huit

    sans

    " "

    715

    6

    500

    9

    94

    Neuf

    sans

    " "

    1445

    7

    500

    8

    93

    Neuf

    sans

    " "

    905

    8

    250

    10

    85

    Huit

    E+F

    " "

    990

    9

    250

    9

    85

    Huit

    E+F

    " "

    715

    10

    250

    9

    87

    Huit

    E+F

    " "

    780

    11

    250

    10

    94

    Huit

    E+F

    Corde Ukrainienne statique F=KO

    1750

    12

    500

    10

    94

    Neuf

    sans

    Corde Ukrainienne statique

    1830

    13

    250

    10

    94

    Neuf

    A+E

    Béal France statique

    1620

    14

    250

    9

    87

    Huit

    A+E

    " "

    675

    15

    250

    10

    85

    Huit

    A+E

    " "

    880

    16



    ---

    A+B+C+D+E

    Non destructif, maxi 1500 daN



    17



    ---

    A+B+D+E

    D=KO

    1765

    18

    250

    11

    ??

    Huit

    A+E

    Très vieille corde rouge

    885

    19

    250

    8

    93

    Vache

    A+E

    Béal France statique

    545

    20

    250

    8

    93

    Dix

    A+E

    " "

    700

    21

    250

    9

    94

    Vache

    A+E

    " "

    1185

    22

    250

    9

    94

    Dix

    A+E

    " "  E=KO

    1025

    23

    250

    10

    94

    Dix

    A+B

    " "

    1600

    24

    250

    10

    94

    Vache

    A+B

    " "

    1100

    25

    250

    8

    93

    Neuf

    A+B

    " "  jonction neuf tricoté triple

    805

    Article publié dans TAUPINAMBULES 8
